Un fuzz al silicio in casa jamble

[Vu-meter]

Sta per nascere un Fuzz in casa Jamble ...

Sarà semplicissimo, due soli controlli : level e fuzz . Ero indeciso tra silicio e germanio, poi ho optato per il silicio ed uno schema semplice con polarità classica, non invertita, in modo da non doverlo alimentare da sè .

Con tutto questo parlare di Fuzz, mi è venuta la voglia di provare , visto che sono circuiti piuttosto semplici.

Vediamo che ne esce ... nel frattempo mi metto a lavorare alla grafica ...

Consigli per la grafica, colore, ecc .. ?


Vu

[Raffus]

Sarà in stile Fuzz face? Che transistor monterai?

[Vu-meter]

Ciao Raffus,

sì, pensavo proprio in stile Fuzz Face ... pensavo, da quello che ho letto in giro, di montare due di questi :

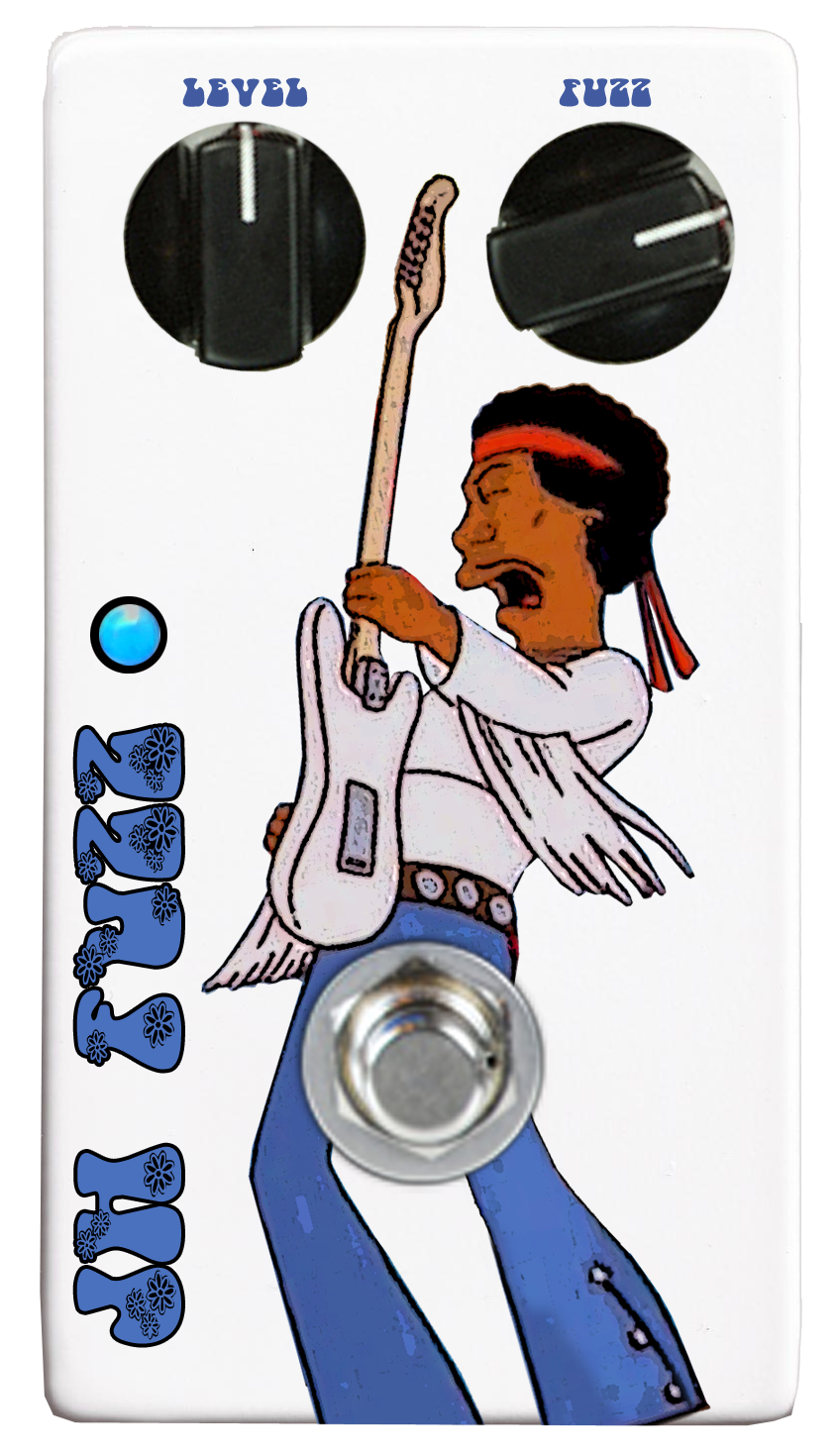

Una prima prova che scarterò sicuramente, ma che mi ha divertito realizzare in modo virtuale è :

[Vigilius]

L'immagine a me si apre a metà e poi basta

[Raffus]

ho visto diversi fuzz con jimi stilizzato, ma confido nel tuo estro

Quei transistor non li conosco, ma immagino che dalle tue fonti si tratti di un'ottima scelta

[marcellom]

ah wow Vu...anche se vedo solo la metà della foto, emerge il tuo stile grafico..e quello che vedo mi piace molto
Come mai i 2n2222?, hfe?
Fammi sapere come suonano, sono curioso...
p.s. quante domande eh??
io nel mio face ho montato 2 bc208c accoppiati e con un basso hfe, circa 240 (ne ho provati altri, ma quando l'hfe superava i 400, sembrava di vivere vicino ad una segheria)..
in ogni caso..sono ancora alla ricerca di due transistor "magici"....

[Vu-meter]

L'immagine a me si apre a metà e poi basta

Mentre caricavo l' immagine ieri sera, mi è sparita la connessione internet fino a stamattina .. sorry

ho visto diversi fuzz con jimi stilizzato, ma confido nel tuo estro

ah wow Vu...anche se vedo solo la metà della foto, emerge il tuo stile grafico..e quello che vedo mi piace molto

In effetti è solo un gioco , il disegno non è mio .. è il cartoon di Jimi Hendrix che è apparso in un episodio dei Simpsons :

E' stato divertente, ma non lo userò ...

Quei transistor non li conosco, ma immagino che dalle tue fonti si tratti di un'ottima scelta

Come mai i 2n2222?, hfe?
in ogni caso..sono ancora alla ricerca di due transistor "magici"....

Nessun motivo particolare, non sono un intenditore , ho solo visto dei progetti in rete che montavano quelli ...  se hai consigli da darmi sono ACCETTATISSIMI, quasi "implorati", Marcello !

Ho visto anche : 2N5089, 2N3904,2N5088 .. .li conosci ? consigli ?



Qui c'è un progetto multi-transistor ...

e qui c'è una sorta di guida al "perfetto fuzz face" che consiglia il germanio , ma poi nascono i problemi con il positive ground e non vorrei averli ...

Vu

[marcellom]

Carissimo Vu,
diciamo che il "caso" fuzz non è da prendere sottogamba..
lo schema in generale è semplice, pochi componenti, ma per farlo suonare bene, ci vuole davvero tanta fortuna...
Per quanto riguarda la mia breve esperienza su questo pedale, ho visto che per raggiungere almeno in buona percentuale il mio obiettivo,  è servito acquistare dei componenti di buona qualità (condensatori di marca, resistenza al carbone da musikding) e sockettizzare i transistor per poterli cambiare  in fase  di sperimentazione e ricerca sonora...
Anche io ho scelto il silicio per evitare una alimentazione separata, e, considerato che volevo un suono anni 70, mi sono buttato sui bc108 che venivano installati sui fuzz in quegli anni (anche altri a dire il vero, ma questi sono facilmente reperibili)...
li ho trovati in Bulgaria :http://cgi.ebay.it/ws/eBayISAPI.dll?ViewItem&item=251012036914
c'è di buono che hanno un basso hfe e sono matchati..cosi come consigliano i guru del fuzz...
Nei miei esperimenti (pochi a dire il vero) ho notato che più alto era l'hfe, meno mi piaceva il risultato sonoro..ovvero il fuzz diventava troppo acido e il pedale in generale era più soggetto disturbi (ci ascoltavo le stazioni radio..e non scherzo)..
In ogni caso, per quanto riguarda l'hfe, c'è una regola che riguarda l'ordine dei transistor, vanno messi nei primi stadi quelli con hfe più basso e negli ultimi stadi quelli con hfe più alto...
dunque se ti orienti sul fuzz face, hfe Q2>Q1...
Consigliatissimo, per la questione dei disturbi, un filtro di alimentazione..
Purtroppo su questo  pedale non sono tanto ferrato, non ci ho giocato abbastanza...ma se mi vengono in testa altre notizie interessanti, magari lette nei vari forum e testate direttamente..aggiornerò questo spazio..
per ora un abbraccio..buona domenica..

[Raffus]

Dalla mia esperienza, i fuzz al silicio con Bc108 sono quelli su cui andare sul sicuro. Con gli altri va un po' a fortuna; sicuramente vanno presi matchati, come dice Marcello. per avere valori simili.

Io penserei anche di dotarlo di un terzo pot, quello del Bias; sull'analogman che ho avuto era comodissimo, anziché aprire il pedale l'avevo a portata di mano (il cosiddetto Sundial)

Da scolopendra ne hanno in vendita diversi sfusi, anche al germanio.

Sono anche abbastanza convinto che un fuzz al germanio di quelli fatti bene è una spanna superiore al silicio.

Più dinamico, meno arrabbiato , si ripulisce meglio col volume della chitarra...
Certo, ha diversi contro

- è soggetto alla temperatura, un clima troppo caldo potrebbe portarlo a scoreggiare
  Mi è capitato di metterne uno in frigorifero XD

- alimentazione sempre invertita. ma questo per me non è mai un problema, ho l'alimentatore con le uscite isolate e filtrate, dunque mi basta un cavo invertitore che ho già

- posizionamento in catena. Qui non si può far nulla, va messo per primo e stop. se messo dopo un wah, bisogna che abbia un buffer tipo quello di casa Foxrox, per poter andar d'accordo, altrimenti fischia

Esistono poi i fuzz ibridi, con un trans al silicio che guida quello al germanio. io però lo escluderei, ne ho avuti diversi ma non mi hanno mai convinto fino in fondo.
Tranne lo skreddy Screw Driver, che però è più overdrive che fuzz

Hope it helps

[Vu-meter]

Actarus, mi ero perso lo splendido intervento del Raffus ... grazie mille !!


Ottimi consigli ...

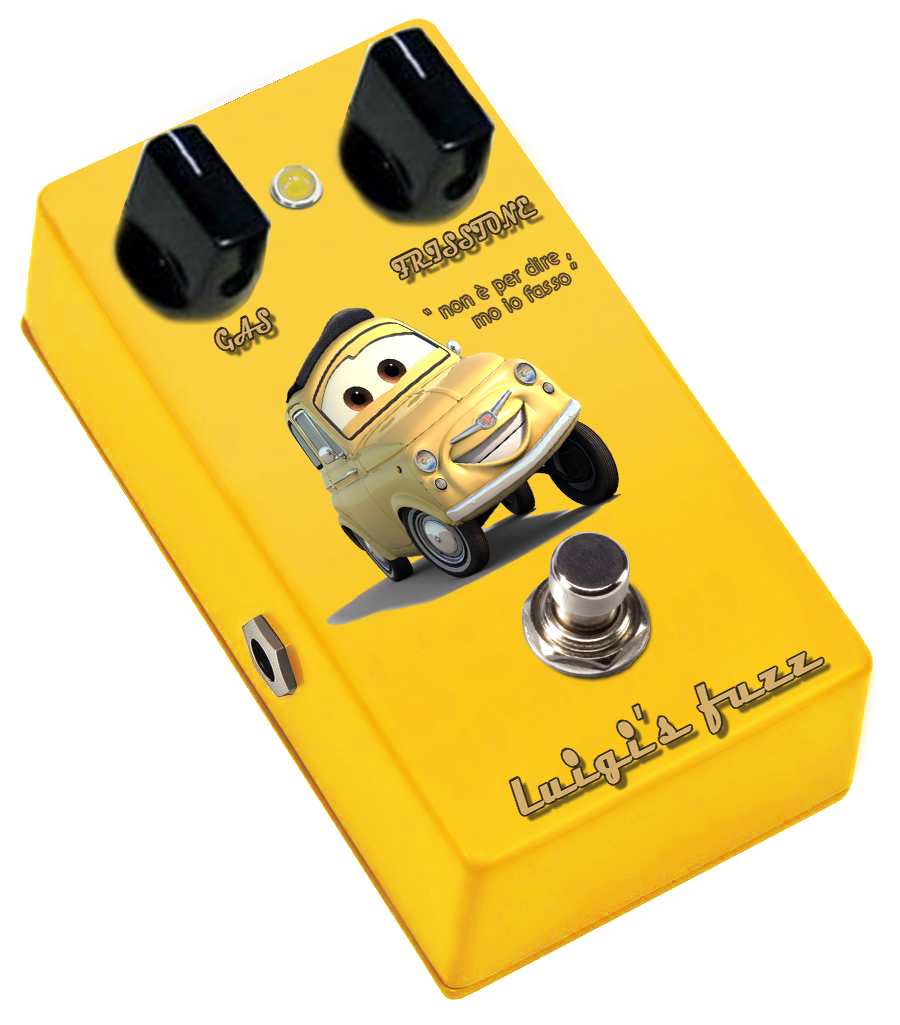

La grafica è ancora in altissimo mare .. sono al quinti tentativo e sono approdato a questo ... c'è qualcosa che mi piace e qualcosa no ...

Controlli: GAS e FRISSIONE ....

( "non è per dire, mo io fasso" è la cosa che mi piace di più   )

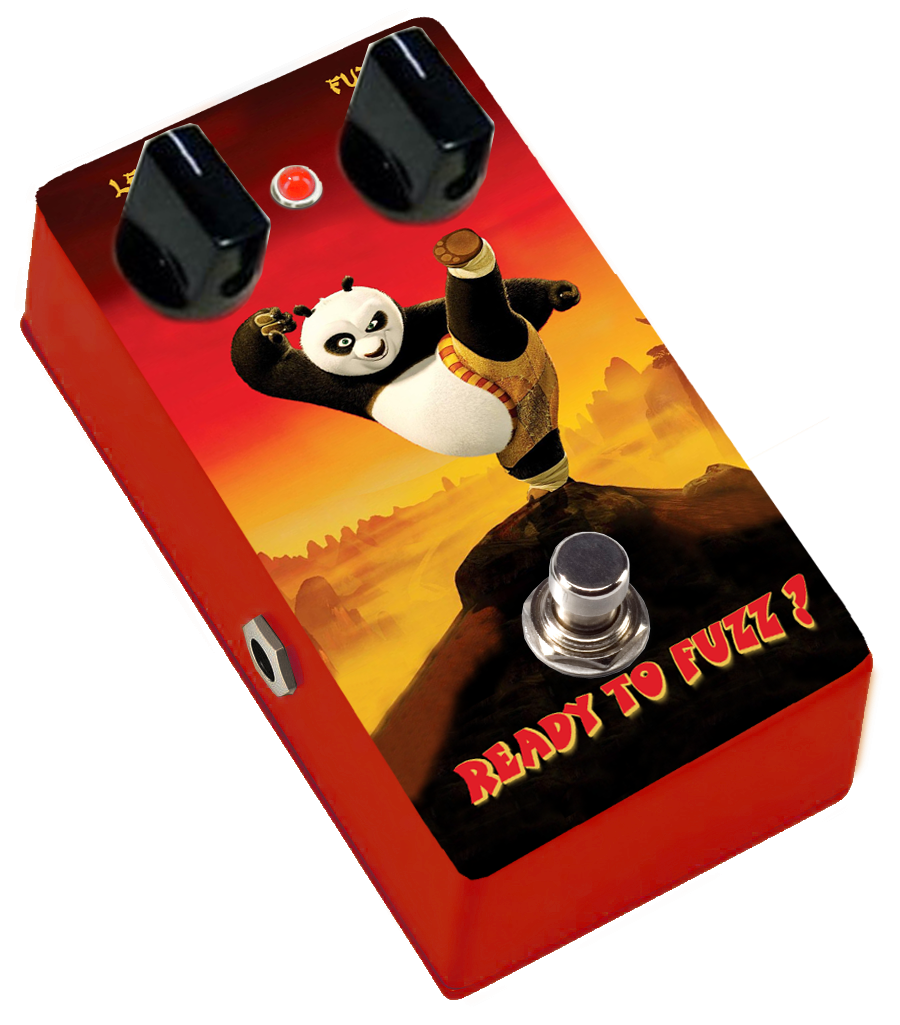

possibile alternativa:




Vu

[Vigilius]

Tu sei un genio! Quello ispirato a Cars è una genialata assoluta

[Raffus]

non mi convince cars, sorry...

[Vu-meter]

Grazie Vigi e grazie Raffus !!

In effetti non convincono neanche me .. sono carini, ma manca quel che .. forse l' originalità ..

Nel frattempo sono passato tra funghetti di Mario Bros , lattine di finta bibita Jamble non frizzante, ed anche un Hello Kitty ...


Mah ?!

Dove arriveremo ?

Consigli ?


Vu

[marcellom]

Dove arriveremo ?

Consigli ?


Vu

beh.. porta tua moglie a cena fuori... dopo una bella bottiglia di vino rosso,  qualcosa ti verrà in mente... posso consigliare un turriga del 2005?

[Vu-meter]

beh.. porta tua moglie a cena fuori... dopo una bella bottiglia di vino rosso,  qualcosa ti verrà in mente... posso consigliare un turriga del 2005?

Pure a cena fuori ? ecchecosè ?!




Vu
