[maelstrom]

Grazie dei benvenuti!

In forum come questi credo che ci sia spesso il rischio di fare domande e aprire topic su temi già trattati. Partendo da zero avrei un milione di domande da fare e non so se postarle su un topic già aperto o farne uno apposito. Ditemi voi;)

Ne approfitto per farne già qualcuna.
Volevo iniziare con un progetto semplicissimo a costo contenuto per vedere se sono portato per la costruzione di pedalini, o se il saldatore è un mio nemico naturale.
La mia idea era costruire un phaser partendo da un kit.
Il phaser dovrebbe essere un pedale semplice o sbaglio?
Vorrei fare questo effetto perché al di là della riuscita l'uso che ne farei sarebbe limitato, mentre per un fuzz o un booster se non fosse ottimo mi toccherebbe cestinarlo.

Pensavo di comprare tutto da musikding, che mi sembra sia affidabile leggendo in giro.
Quindi vi propongo la mia lista della spesa se avete consigli, grazie mille!

Soldering station MLS-48 16.50 €
The 45er - Phaser kit 20.00 €
Stagno (che dimensione?) 3€

Cos'altro mi servirebbe?
Perdonate la mia neofitità!

[coccoslash]

Grazie dei benvenuti!

In forum come questi credo che ci sia spesso il rischio di fare domande e aprire topic su temi già trattati. Partendo da zero avrei un milione di domande da fare e non so se postarle su un topic già aperto o farne uno apposito. Ditemi voi;)

Ne approfitto per farne già qualcuna.
Volevo iniziare con un progetto semplicissimo a costo contenuto per vedere se sono portato per la costruzione di pedalini, o se il saldatore è un mio nemico naturale.
La mia idea era costruire un phaser partendo da un kit.
Il phaser dovrebbe essere un pedale semplice o sbaglio?
Vorrei fare questo effetto perché al di là della riuscita l'uso che ne farei sarebbe limitato, mentre per un fuzz o un booster se non fosse ottimo mi toccherebbe cestinarlo.

Pensavo di comprare tutto da musikding, che mi sembra sia affidabile leggendo in giro.
Quindi vi propongo la mia lista della spesa se avete consigli, grazie mille!

Soldering station MLS-48 16.50 €
The 45er - Phaser kit 20.00 €
Stagno (che dimensione?) 3€

Cos'altro mi servirebbe?
Perdonate la mia neofitità!

Ciao e benvenuto in Jamble!
Allora..il phaser non è fra i più semplici, non come un booster o un semplice fuzz quantomeno..
Per iniziare ti consiglierei altro.
Ma il ragionamento che hai fatto sulle "ore di utilizzo" ..non fa una piega.

Quindi, a tuo rischio  , ti dico la mia.

Il kit non include direttamente lo chassis ne le knob (rotelle da metttere sui potenziometri).
Tutto il resto dovrebbe essere ok.
La stazione saldante va bene..è una economica ma più che utilizzabile.
Già molto meglio del solito "pennone" da 9 euro!

Lo stagno..io consiglio lo 0,5mm
Meglio , secondo me, stare basso e mettere poco stagno..per poi "rabboccare".
Con un diametro grosso rischi più facilmente di fare la "pallotta" sulla piazzola

Il filo è già nel kit..
potresti pensare alla grafica.
A quel punto servirebbe altro...

in bocca al lupo, e facci sapere!!

[marcellom]

Eh, ha detto tutto il grande CoccoS...
Per quanto riguarda la domanda.. "ma cosa mi serve"...sappi che  io ho iniziato con un saldatore scrauso... e basta!
Il resto l'ho trovato a casa perché nel diy si utilizza e riutilizza tutto cercando di spendere il meno possibile.
Il diy nasce povero e forse.. cosi c'è più soddisfazione.
Il mio consiglio inoltre è di non spendere subito in attrezzature costose perché in alcuni casi, passata la GAS iniziale l'entusiasmo cala,  soprattutto dopo il primo debug.
Come ha detto Cocco il phaser non è  esattamente per principianti...
Se non hai mai saldato è meglio che faccia un po' di pratica prima e... se hai dubbi... chiedi agli "anziani". [emoji38]
In un pedale cosi "complesso"  gli errori sono fatali...il debug può essere molto lungo e difficile... non basta. postare la foto e dovrai metterci molto "del tuo".
Comunque hai un coraggio ammirevole... vai e "spacca tutto"    Metaforicamente of course. [emoji38]

[maelstrom]

Grazie degli incoraggiamenti e dei consigli

Avevo pensato ad un phaser perché a suo tempo un mio amico smanettone mi aveva fatto una replica del P90 della Mxr, aveva una bella pasta ma un rumore di fondo che lo rendeva praticamente inutilizzabile. Io adoro i fuzz ma per avere un risultato di qualità leggevo che servono componenti un po' particolari (condensatori al germanio selezionati?) e più costosi, e non mi sembrava il caso per il primo tentativo. Il booster è un effetto che ho usato raramente avendo gruppi dove sono unico chitarrista, anche se tornerebbe comunque utile.

Un tremolo o un octaver son difficili pure questi?

I knob li recupero in casa.

La grafica per ora l'ho messa in secondo piano anche se continuo a farmi viaggi su come e quale fare, so usare un po' autocad e photoshop, pure l'aerografo, ma non ho mai verniciato metallo. Se avete consigli pure su questo

[Aleter]

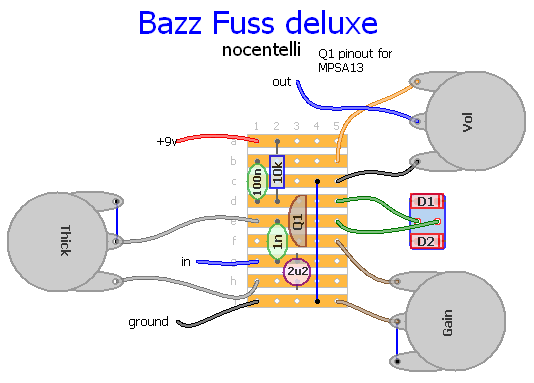

Ciao, ti do il mio parere da uno che è entrato in questo mondo da meno di un anno e che solo al sesto progetto sta per realizzare un Chorus. In generale le modulazioni sono le più difficili come ti hanno detto pervia del numero elevato di componenti che contengono, a maggior ragione senza qualche nozione tecnica di base (non sono i condensatori ad essere al Germanio ma i transistor !! ) può diventare frustrante e demoralizzante partire con questi effetti. Perciò rinnovo il consiglio di partire da un pedale più facile, se ti fa comodo potresti partire anche un semplice buffer su millefori. Io a suo tempo sono paritito con questo progetto qui

E' un fuzz molto semplice senza tutte le problematiche dei Fuzz Face o similari, purtroppo in kit non si trova ma se inizi con le veroboard ti si apre un mondo.
In alternativa valuterei in kit un distorsore tipo l'MXR Distortion +, giusto livello di difficoltà e risultato garantito. Fidati meglio fare un pedale funzionante ma di cui non ti piacerà il suono, piuttosto che ritrovarti con un accozzaglia di fili gettata nel cassetto per frustrazione.

[maelstrom]

(non sono i condensatori ad essere al Germanio ma i transistor !! )

Ho dato l'idea del mio livello di partenza
Avete ragione, partirò da qualcosa di più semplice che di grattacapi ne avrò comunque.

Visto che prendo la stazione saldante da musikding ne approfitto per prendere anche il kit da loro. Il nome di questo fuzz mi sembra adatto:
http://www.musikding.de/The-Easy-Fuzz-kit (col misterioso transistor al germanio)

Se riesco già lunedì ordino e vi terrò aggiornati con le mie (dis)avventure

[Aleter]

Ottima scelta secondo me non te ne pentirai
E' un mondo divertente che può regalare soddisfazioni, specie quando ci prendi un po la mano, inoltre è un ottimo modo per avvicinarsi al mondo dell'elettronica. Vedrai che più avanti potrai puntare anche a progetti più intriganti e complessi !!
Buon lavoro e tienici informati !!

[Max Maz]

Buon divertimento e tienici aggiornati.

[zuswin]

maelstrom, io vado un po' contro corrente..
Visto la premessa che hai fatto, tutto ti suggerirei, tranne di iniziare con un fuzz..
Magari iniziare con il phaser non è il massimo, ma puoi iniziare con qualche buon overdrive con un numero basso di componenti..
C'è il clone dello zendrive, il ts-9, il dod 308 che è più semplice di un fuzz e sicuramente puoi trovare altri pedali semplici da realizzare.

Con il fuzz, puoi sperimentare di più sicuramente, ma all'inizio, magari vuoi da subito un buon pedale e vuoi sperimentare in seguito..
Poi se la tua scelta verte verso i fuzz, puoi partire dal "The Face Silicon" che costa solo 2 euro in più, ma è stato testato da più utenti ottenendo quasi tutte 5 stelle e commenti positivi..
Inoltre un clone del fuzz face al silicio è stato realizzato da Marcellom, quindi se in futuro la tua passione per il diy aumenterà e vorrai sperimentare, ti potrà dare qualche suggerimento  (come è bello caricare gli altri di lavoro  )

In ogni caso, prima di effettuare l'ordine, ti consiglio di postare la lista della spesa, non vorrei dimenticassi qualche componente ( a me dopo 4/5 ordini, capita ancora di dimenticare qualche componente quando effettuo gli ordini)..

buon diy! (ci vorrebbe qualche smile di un omino che salda )

[maelstrom]

Ti ringrazio , ora mi informo sui pedali che mi consigli, per ora son totalmente influenzabile visto che cerco solo un pedale con cui affacciarmi al mondo del DIY.

Da totale ignorante però non capisco questa cosa della semplicità, nel senso: se un booster ha 10 componenti da attaccare alla scheda e un fuzz 15 (sparo a caso) ci sarebbe solo qualche componete in più da attaccare, no? La difficoltà maggiore dove starebbe?

[maelstrom]

Grazie degli incoraggiamenti Aleter e Max Maz! Terrò tutti aggiornati

[zuswin]

In poche parole, minore è il numero di componenti, minore è il rischio di incappare in errori..
Se devi saldare solo due resistori e due condensatori, ovviamente il rischio di commettere errori è minore rispetto al dover saldare 20 resistori e 10 condensatori..
Poi ci sono progetti complessi dovuti al tipo di componenti che utilizzano.. ad esempio con il phaser puoi avere difficoltà con il trimmer..

Ovviamente, più componenti ci sono in gioco, più è difficile scovare il problema nel caso il pedale non funzionasse da subito..
Inoltre, iniziare con meno componenti, implica l'aver più spazio tra una saldatura e l'altra.. quindi più spazio per dissaldare...

Poi, i dubbi che avrai assemblando un semplice overdrive, sono gli stessi che avrai assemblando un fuzz:
qual è il pin 1 del potenziometro? Quale è il pin 1 dell'IC? Qual è la polarità positiva e quella negativa di un condensatore elettrolitico? Qual è il catodo di un diodo? A cosa corrispondono i pin del transistor? Qual è il tip, il rig e lo sleeve di un jack? Qual è la corretta posizione di un 3pdt?
Questi saranno i tuoi dubbi iniziali.. e li avrai con un fuzz, così come con un semplice overdrive.

Io sono partito con ottimismo.. c'è da vedere il lato positivo anche quando si commettono errori.. non sai quante cose si imparano dagli errori!
Comunque, o che sia un fuzz, o un overdrive.. se hai la giusta voglia, non ti fermerà nessuno!
Ovviamente il mio consiglio di non iniziare con un fuzz è dovuto esclusivamente al tuo dire che se non è ottimo ti toccherà cestinarlo

[maelstrom]

Avendo lavorato come verniciatore di chitarre conosco bene l'imparare dagli errori
Una volta il capo mi ordinò di verniciare una chitarra di rosso con la vernice originale Ferrari...

Attendendo per il fuzz e pedali modulation, mi butto quindi su quello che sembra l'apripista a questo mondo: il booster, anche se non lo amo come effetto se mi riesce discretamente lo regalo ad un caro amico.

Lista della spesa:
The Mos - Booster kit con enclosure (lineare come piace a me) 21 €
Solder 100gr 0,56mm 3 €
Soldering station MLS-48 16.50 €
8.90 € di spese di spedizione.

Quindi 50 € totali per il biglietto d'ingresso DIY.

C'è qualcos'altro di indispensabile?
Knob ne ho in casa, un tester lo recupero nel caso servisse, trapano ecc ce li ho.

----

Primo ostacolo: hanno finito le stazioni saldanti  , confido nella celerità crucca!

[zuswin]

Beh dovrebbe già andare bene così.. infondo il kit ha tutto il necessario
Se hai 40 centesimi in più nel salvadanaio, ti consiglio di aggiungere queste componenti:
2n7000TA 0,15€
1n4001 0,04€
led red 5mm 0,10€
Zener 9,1V 0,08€

sono le componenti più sensibili del progetto e conviene sempre averne un sostituto.. poi, se non ne avrai bisogno, potrai conservarle per progetti futuri ;)


intanto ho dato un'occhiata sul sito dello sponsor.. c'è il booster che vuoi realizzare:
Mosfet Booster PCB

ma non ho trovato ne stagno, ne stazione saldante.. quindi mi sa che ti tocca attendere musikding!

[zuswin]

se ti scocci di attendere, va su amazon e scrivi: "STAZIONE SALDANTE A TEMPERATURA CONTROLLATA"..
la prima che vedi (14.6€) è identica a quella di musikding.. con le spese di spedizione il tutto ti viene 17.6€

adesso vado a dormire
